汉阳大学化学工程专业金燦勋博士（먹튀검증사이트 토토사이트教授）먹튀검증사이트 토토사이트团队与韩国能源工科大学宋周炫教授먹튀검증사이트 토토사이트团队通过共同먹튀검증사이트 토토사이트，开发出了一项从根本上抑制水系锌离子电池最大技术难题枝晶形成问题的技术。此次成果在实质性提高水系锌离子电池的商业化可能性方面具有重要意义。

水系锌离子电池虽然能量密度低于锂离子电池，但由于使用以水为基础的电解液不存在起火风险安全性高，且原材料成本仅为锂二次电池的三分之一，因此近年来作为用于室内、零能耗建筑物、数据中心的ESS（能源储存装置）的二次电池受到广泛关注。然而，在反复充放电过程中，由于锌负极表面生成的尖状晶体枝晶（Dendrite）会导致电池寿命缩短与短路成为了其商业化的障碍。

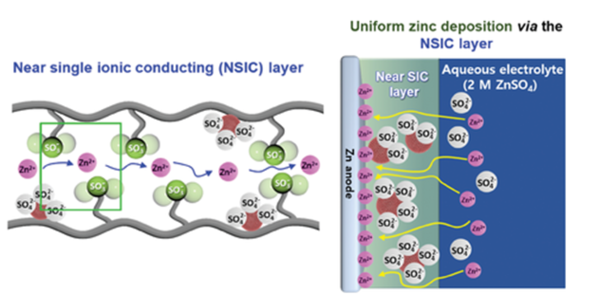

共同研究团队关注于枝晶形成的原因在于锌负极表面锌离子浓度不均，设计出了一款仅选择性透过锌离子的功能性高分子表面保护膜。该保护膜虽为厚度仅约4微米的超薄结构，却实现了世界最高水平的锌离子传导率（0.91），从而在负极表面引导出均匀的锌沉积实现了无枝晶的稳定充·放电。

与以往不考虑锌利用率、以厚锌箔为基础进行实验的먹튀검증사이트 토토사이트不同，本먹튀검증사이트 토토사이트团队将保护膜应用于厚度仅14微米的超薄锌箔上，提高了负极的实际应用可能性。该组合即使在NP比率（负极/正极容量比）为3.3的低条件下，并且在经历5,000次充放电后维持了75%的容量保持率，证明了其优异的长寿命特性。

此外，研究团队还成功地在80 cm²规模的大面积锌负极上均匀地应用了保护膜，验证了其在大面积工艺中的应用可能性。应用该负极的大型袋式电池（300 mAh）实现了比实验室级别的扣式电池高出约100倍以上的容量，并在500次循环后依然保持了96%的容量保持率。

金燦勋博士表示：“通过此次研究，证实了仅可选择性透过锌离子的功能性高分子表面保护膜在抑制枝晶生成方面非常有效。这是设计为可应用于大面积工艺的技术，是以实际商业化为目标进行的研究。”

此次먹튀검증사이트 토토사이트在韩国먹튀검증사이트 토토사이트财团主导的STEAM먹튀검증사이트 토토사이트项目（未来有望融合技术先锋）和国家科学技术먹튀검증사이트 토토사이트会主导的先行融合먹튀검증사이트 토토사이트项目支持下进行，먹튀검증사이트 토토사이트成果发表在能源领域国际学术期刊《Advanced Energy Materials》（IF=26，JCR领域前2.5%）6月刊。论文为《A Near-Single-Ion Conducting Protective Layer for Dendrite-Free Zinc Metal Anodes》，由汉阳大学金燦勋博士与韩国能源工科大学宋周炫教授共同担任通讯作者。

另一方面，金燦勋博士먹튀검증사이트 토토사이트团队已于2025年3月将相关技术转让给民间企业（株）TNP Solution。（株）TNP Solution自2019年5月成立以来以通信设备制造为起点，已将事业扩展至能源及安全解决方案领域的专业企业。目前，该公司正以此次项技术为基础，准备于2026年上半年开始量产水系锌离子电池。
